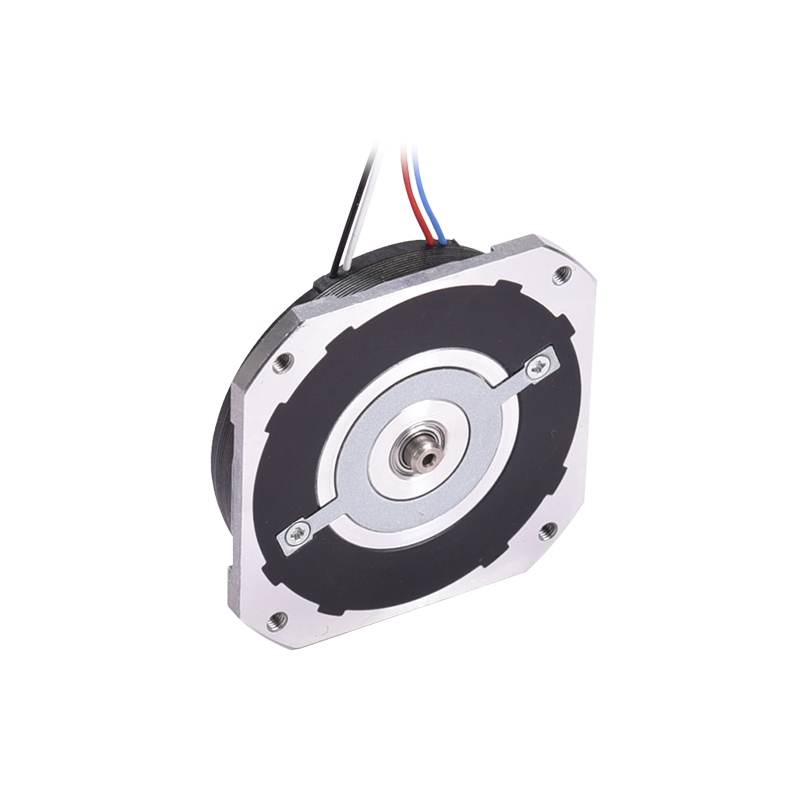

CSE23HY注塑型混合式步进电机

超薄注塑型步进电机、机身厚度低至8mm、小尺寸：55.5*55.5mm、大力矩、步进角：1.8°
● 超薄机身
● 大力矩
● 更平滑
● 小尺寸
品牌: MOONS'

* 订单金额满100元免运费

支付方式

金年会官方网站入口:

买家保护:
产品在购买后一年内如发生质量问题，可免费换货。 了解更多

23HY 系列: 2 相 1.8°

23HY 系列: 2 相 1.8°
相数 2
步数 / 每圈 200
步距角精度 ±5%
  轴向负载(1000RPM情况下20,000小时 ) 25 N (5.6 Lbs.)推力
65 N (15 Lbs.) 拉力
  径向负载(1000RPM情况下20,000小时 ) 30 N (6.5 Lbs.) 作用点在出轴顶端
IP 等级 40
认证 RoHS
运行环境温度 -20°C to +50°C
绝缘等级 B, 130°C
绝缘电阻 100 MegOhms

23HY-4线双极性

机身长度
(mm)		 电机型号 电机接口 额定电流 保持力矩 绕组电参数 转子惯量 电机质量
单出轴 P=插座式
L=引线式		 Amps
(带散热板)		 Nm Typ. oz-in
Typ.		 Ohms
@20℃		 mH
Typ.		 g.cm² oz-in² kg Lbs
8mm
(0.31 in.)		 ^ CSE23HYA8L4150 L 1.5 0.086 12.2 1.2 1.16 18 0.098 0.069 0.15
9mm
(0.35 in.)		 ^ CSE23HYA9L4150 L 1.5 0.095 13.5 1.1 1.03 18 0.098 0.072 0.16
^：推荐型号

比较 型号名称 价格(未税)
金年会官方网站入口:CSE23HYA8L4150
金年会官方网站入口:CSE23HYA9L4150

CSE 系列

  • CSE23HYA9L4150

系统尺寸图

系统尺寸图

2D尺寸图
标题 文件类型 大小(KB) 下载
金年会官方网站入口:CSE23HYA8L4150.pdf PDF 1532
CSE23HYA9L4150.pdf PDF 1562
3D模型
标题 文件类型 大小(KB) 下载
CSE23HYA8L4150.stp STEP 473
CSE23HYA9L4150.stp STEP 498
