安全扭矩关断STO原理

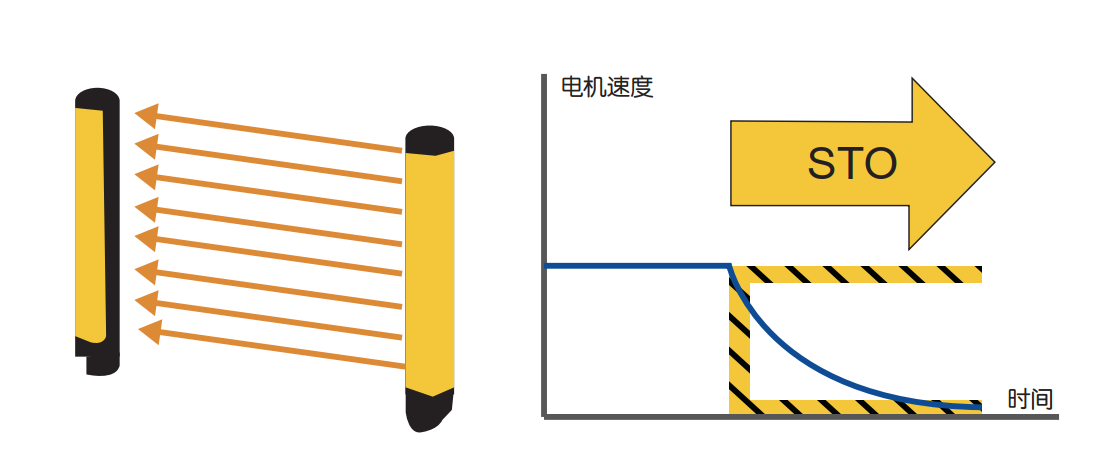

安全扭矩关断STO（Safe Torque Off）是伺服驱动器和变频器里的一项基础安全功能。触发STO后，驱动器会立即切断电机的扭矩输出，使电机失去驱动力并靠惯性滑行停止，但驱动器本身仍保持通电状态。

简单来说，它就像给电机装了一个"瞬间断力"开关，不是拉掉总闸，而是立即切断电机产生扭矩的能力，让电机不再输出驱动力，并在惯性作用下停止。

安全扭矩关断的核心原理

双通道硬件架构：STO通常采用两路独立的安全通道（STO1/STO2）实现。正常运行时，两路通道均需保持有效的使能信号；当任一路信号失效，或两路信号状态不一致时，硬件安全电路会触发STO关断。

直接封锁功率管：STO触发后，安全电路会直接阻断驱动器内部功率器件（如IGBT或MOSFET）的驱动，使其无法继续产生电机扭矩。这一过程主要由硬件安全电路实现，不依赖软件控制。

快速响应：实际测试中，STO从触发到驱动器停止输出扭矩通常只需数毫秒，相比切断主电源，STO可以在不关闭驱动器供电的情况下快速停止扭矩输出。

1. 电机不会立刻停稳：STO只切断电机的扭矩输出，电机仍可能在惯性作用下继续旋转。对于输送线滚筒、离心机等大惯量设备，电机可能需要旋转数圈才能完全停止。因此，在设备完全停稳前，不应接近运动部件。

2. 不具备位置保持功能：STO本身不会锁定电机轴。对于垂直轴、起重机构等可能因重力产生运动的设备，触发STO后负载仍可能下落，因此通常需要配合机械制动器等安全措施。

3. 可快速恢复运行：由于STO不会切断驱动器的主电源，在确认危险状态已经解除后，可以取消STO信号并按照设备的安全复位流程恢复运行。相比完全断电后重新上电，这种方式可以缩短恢复时间。

4. 常用于实现0类停机：STO通过立即停止电机的扭矩输出，可用于实现EN 60204-1定义的0类停机，即不受控地停止并立即切断执行机构的动力。它常用于急停、安全门联锁和设备检修等安全功能。

STO vs SLS：STO通过切断电机的扭矩输出，使电机失去驱动力并停止产生扭矩；SLS（Safely-Limited Speed，安全限速）则是在设备仍保持运动的情况下，将电机速度限制在规定的安全范围内。两者的功能和应用场景不同，具体应根据设备的风险评估和安全要求进行选择。

STO vs SS1：SS1（Safe Stop 1，安全停止1）通常先对电机进行受控减速，在达到停止条件后再执行STO。因此，SS1可以在停止过程中对减速过程进行安全控制，更适合需要受控减速的大惯量设备。STO则不负责减速过程，触发后直接切断扭矩输出。

STO符合IEC 61800-5-2标准，安全等级最高可做到SIL3 / PLe。实际应用中，STO通常需要与安全继电器、安全PLC等安全控制设备配合使用，并根据具体设备的安全回路进行配置。

短接插头：部分驱动器出厂时会在STO接口插了短接插头，用于在未使用STO功能时保持驱动器正常运行。如果需要启用STO，应按照产品说明移除短接插头，并正确接入安全回路。

安全回路触发：STO输入通常由安全控制回路控制。正常运行时保持STO输入处于有效状态；当急停、安全门等安全装置被触发时，安全回路切换STO输入状态，使驱动器停止输出扭矩。具体逻辑和接线方式应以驱动器产品手册为准。

诊断与反馈：高级配置可通过EDM反馈信号到安全控制器，形成闭环监控，满足更高安全等级要求。
