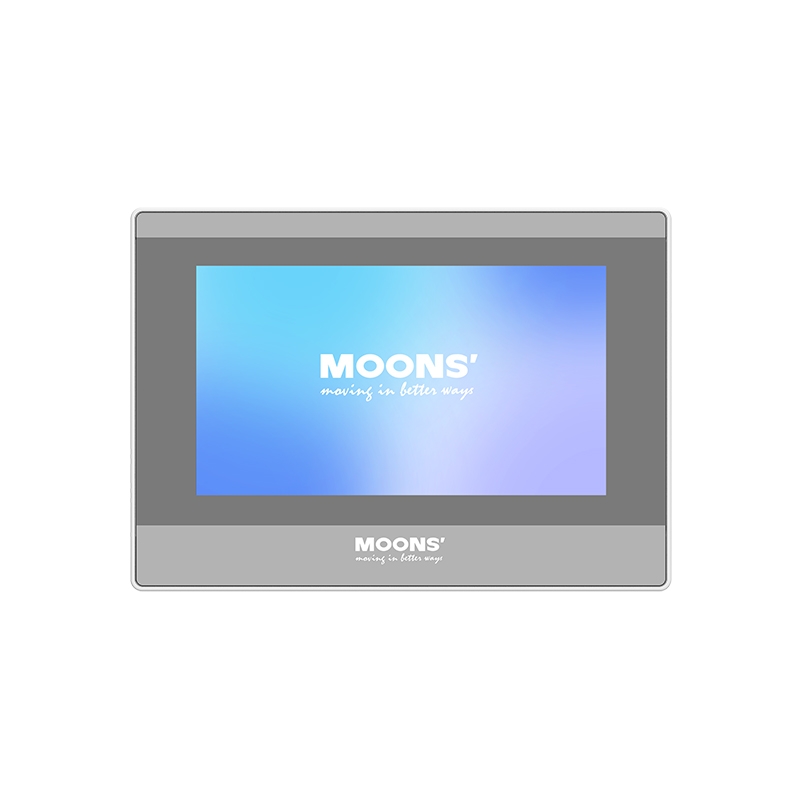

ID ATP5000 网络型HMI

ATP5000 网络型HMI采用主流16:9，高分辨率，高亮度的液晶显示屏，其外观精美，触控灵敏，支持无线网络扩展，是一款开放式，网络化，全组态的工业触摸屏。其编程软件具有丰富的图库资源和完备的人机交互功能，可适配国内外主流PLC，全方位满足您的多场合需求。可满足不同行业的定制化需求。

● 硬核的配置
● 可选的物联方案
● 丰富的硬件接口
● 易用的组态软件

品牌: MOONS'

* 订单金额满100元免运费

支付方式

买家保护:

产品在购买后一年内如发生质量问题，可免费换货。了解更多

提醒我

咨询

■ 丰富的配置

硬件1GHz Cortex-A7处理器，4GB eMMC+256MB DDR3储存，屏幕分辨率16:9，可媲美标准IPC。

高清	高亮	全视角	多尺寸	高性能CPU	大容量存储

■ 丰富的硬件接口

• 一主一从串口通讯

通过ATP500 系列HMI 的RS-232/RS-485 串口与金年会官方网站入口中型PLC 的串口相连接，可实现一主一从串口通讯

• 一主一从以太网通讯

通过ATP500 系列HMI 的以太网口与金年会官方网站入口中型PLC 的串口相连接，可实现一主一从以太网通讯

• USB连接

通过ATP500 系列USB 接口，用户可以轻松连接U 盘、扫描枪等外设

• Type-C连接

通过ATP500 系列Type-C 接口，用户可以轻松连接电脑下载程序与测试

■ 可选的物联方案

• 支持国内大部分PLC/ 驱动
• 支持标签变量
• 结构化的工程树
• 分类清晰的菜单栏
• 方便调佣的工具栏
• 自带常用的窗口画面等

■ ATP Studio 易用的组态软件

• 采用MLink 迷你化物联网模块，提高物联网安装的便利性，具有“ 小型化物联” 的特点
• 支持以太网、4G、WiFi 联网方式，随插随用，方便快捷

■ 命名规则

■ 订货信息

产品型号	产品描述	外形尺寸（mm）
ATP5070	ATP5000系列，网络型HMI，7寸工业电阻屏，1GHz，双核Cortex-A7，256M DDR3，4GB eMMC	204mm x 145mm x 36.3mm
ATP5100	ATP5000系列，网络型HMI，10寸工业电阻屏，1GHz，双核Cortex-A7，256M DDR3，4GB eMMC	273mm x 213mm x35mm

■ 规格

型号	ATP5070	ATP5100
液晶可视角度（T/B/L/R）	85’/85’/85’/85’
显示屏	7” 16:9 TFT LCD屏	10.1” 16:9 TFT LCD屏
分辨率	1024x600
色彩	24位
亮度	350 cd/m²	400 cd/m²
背光	LED
背光寿命	50000小时
触摸屏	4线工业电阻触摸屏
CPU	1GHz，双核Cortex-A7
存储器	256MB DDR3+4GB eMMC
RTC	实时时钟内置
串行通讯口	COM1:RS232/RS485/RS422 COM2:RS485 COM3:RS232
以太网	1路10M/100M自适应
USB端口	1个Type-C OTG接口 1个USB Type A接口
程序下载方式	USB Slave U盘以太网口
额定功率	<10W
额定电压	DC24V (DC9V~28V)
电源保护	具备雷击浪涌保护
允许失电	<5ms
工作温度	0~50℃
存储湿度	-20~60℃
防紫外线	禁止在强紫外线环境下工作 (比如阳光直射)
环境温度	10~90%RH (无冷凝)
抗震性	10~25Hz (X、Y、Z方向2G/30分钟)
冷却方式	自然风冷
防护等级	前面板符合IP65(配合平整盘柜安装)，机身后壳符合IP20
CE&RoHS	符合EN61000-6-2:2005, EN61000-6-4:2007标准符合RoHS，雷击浪涌±1KV，群脉冲±2KV；静电接触4KV，空气放电8KV
机械结构	工程塑料
开孔尺寸	190mmx136mm	260mmx202mm
整机尺寸	204mmx145mmx36.6mm	273mmx213mmx36mm
整机重量	约476g	约920g
