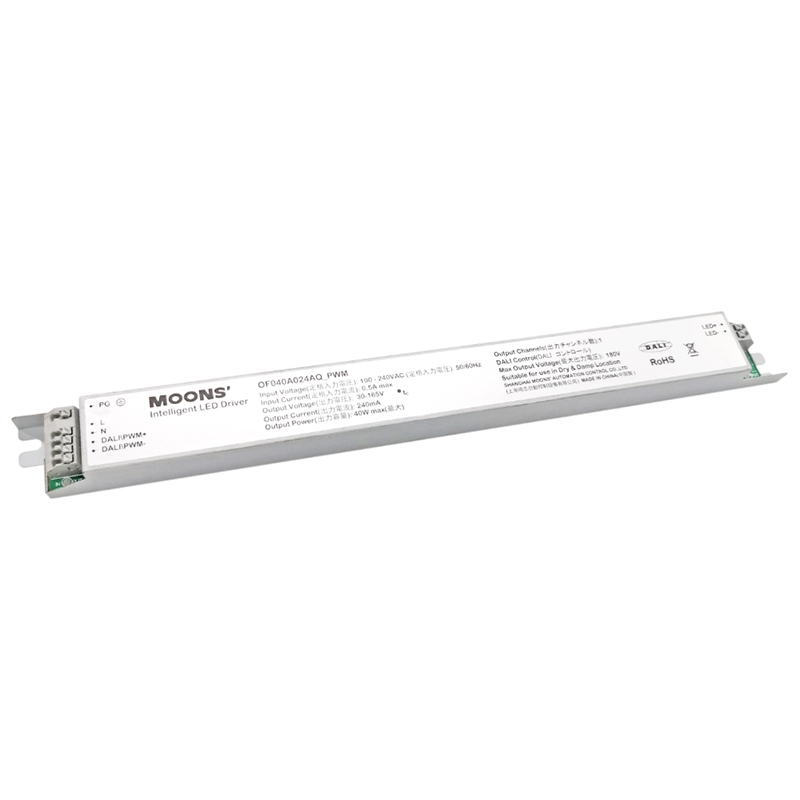

    输入电压：90~266VAC。OF040AxxxAQ_PWM的调光范围可达0.025% ~100% 深度调光。兼容PWM调光和DALI调光。
    ● 输入电压：90~266 VAC
    ● PWM调光范围：0.025~100%
    ● DALI调光范围：0.1~100%
    ● 对于Vf不同的灯具，调光一致性良好
    品牌: MOONS'

    * 订单金额满100元免运费

    支付方式

    买家保护:
    产品在购买后一年内如发生质量问题，可免费换货。 了解更多
       描述与特性

    调光性能

      对于导通压降不同的灯具，调光一致性性能优秀。
      适用于线弧灯
    使用PWM驱动的条形灯

    调光类型

    调光模式 PWM 调光 对数调光范围：0.025%~100%
    线性调光：0.025%~100%
    DALI 调光（默认值） 对数调光：0.1%~100%（默认值）
    线性调光：0.4%~100%
    调光曲线可以由DALI主控设置。
    如调光曲线类型为对数，则在PWM模式或DALI模式下均可调。
    调光曲线为线性时亦如此。
    级数 DALI对数调光 DALI线性调光 PWM对数调光 PWM线性调光
    254 100% 100% 100% 100%
    170 10.091% 66.929% 10.016% 66.807%
    145 5.099% 57.087% 5.024% 56.928%
    85 0.991% 33.465% 0.916% 33.218%
    26 0.198% 10.236% 0.123% 9.904%
    13 0.139% 5.118% 0.064% 4.767%
    3 0.106% 1.181% 0.031% 0.815%
    1 0.1% 0.394% 0.025% 0.025%

    调光模式切换

    1. 从DALI模式切换到PWM模式
    1）切断驱动的输入电源
    2）等待20秒以上
    3）将PWM信号接入LED驱动
    4）打开LED驱动
    5）当PWM调光器输出PWM调光信号时，驱动会有对应的输出。
       当PWM调光器无输出时，驱动器会100%输出。
    2. 从PWM模式切换到DALI模式
    1）切断驱动的输入电源
    2）等待20秒以上
    3）将DALI信号接入LED驱动
    4）打开LED驱动
    5）当DALI主控或调光器输出DALI调光信号时，驱动会有对应的输出。
       当DALI主控或调光器无DALI调光信号时，驱动会0%的输出。

    数据表

    型号列表

    型号 输出电流范围 输出电流范围 输出功率 效率 220VAC
    OF040A024AQ_PWM 30-165VDC 240mA 40W 85%
    OF040A040AQ_PWM 30-100VDC 400mA 40W 85%

    命名注释

    命名注释

    比较 型号名称 价格(未税)
    OF040A024AQ_PWM
    OF040A040AQ_PWM
    技术文档
    2D尺寸图
    标题 文件类型 大小(KB) 下载
    OF040A 2D图纸.PDF PDF 24
    3D模型
    标题 文件类型 大小(KB) 下载
    OF040A 3D图纸.STEP STEP 882
    规格书
    标题 文件类型 大小(KB) 下载
    OF004A040AQ_PWM 规格书.pdf PDF 563
    OF040A024AQ_PWM 规格书.pdf PDF 599
